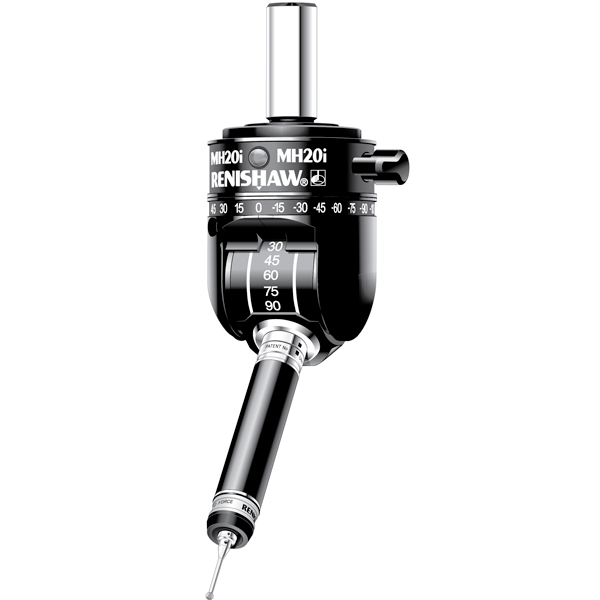

Mh20i
Описание
Ручная головка с шаговым изменением углового положения со встроенным патроном для установки контактного модуля TP20 с шаговым изменением угловых координат по двум осям, что позволяет удобно выполнять смену щупа и обеспечивает повторяемость при переориентации датчика.
Ось A поворачивается в плоскости X-Y в диапазоне ±180°. Ось В поворачивается в плоскости Z в диапазоне ±90°. Специальный рычажок обеспечивает фиксацию головки в одном из 168 положений с высокой повторяемостью, с шагом 15°.
В головку могут устанавливаться любые модули серии TP20; при смене модулей повторная калибровка не требуется при условии, что уже была выполнена калибровка в каждом положении с каждой комбинацией щуп / модуль.
Приложение
Основные достоинства головки
- Ручная головка с 2-осевой регулируемой индексацей.
- Усовершенствованная возможность контроля - 168 повторяемых индексных позиций с шагом 15°.
- Совместимость модулей TP20 обеспечивает широкий диапазон параметров силы и длины для оптимизации производительности КИМ и возможностей доступа.
- Смена модуля датчика в каждой предварительно подготовленной позиции без необходимости повторной переориентации значительно повышает производительность.
- Совместимость с полным набором датчиков TP20.
- Легкочитаемые шкалы позволяют быстро проводить переориентацию
Технические характеристики
| Крепление головки | хвостовики серии MS |
| Крепление датчика | патрон с кинематической связью (система точного базирования), совместимый с TP20 |
| Повторяемость позиционирования | 1,5 мкм (при использовании датчика TP2 со щупом длиной 10 мм) 2,5 мкм (удлинённый модуль EM2 и щуп 10 мм) |
| Индикатор состояния датчика | 1 светодиод |
| Количество гнёзд датчиков | 1 |
| Разъём для кабеля | 5-контактный DIN-разъем |
| Поворот по оси A | от 0° до 90° с повторяемым шагом 15° |
| Поворот по оси B | ±180° с повторяемым шагом 15° |
| Максимальная длина удлинителя | удлиненный модуль EM2 - 94,5 мм |
| Вес (без хвостовика) | 210 г |
| Размеры | Ø48 мм х 61 мм |
| Диапазон рабочих температур | от +10°C до +40°C |
| Диапазон температуры хранения | от -10°C до +70°C |
| Подключаемый интерфейс датчика | PI 200-3 |
